Программно-аппаратный комплекс ТРИАТЛОН ESS

Что мы предлагаем?

Программно-аппаратный комплекс ТРИАТЛОН ESS для традиционной, альтернативной энергетики (ВИЭ) и активных энергетических комплексов (Microgrid).

Подобный комплекс в частных случаях применения именуется как Аккумуляторная Система Накопления Энергии (Battery Energy Storage System – B ESS), но в общем случае обеспечивает ряд дополнительных функций. Основными конечными преимуществами являются:

  • Снижение расходов на электроснабжение
  • Повышение надежности (категории) электроснабжения
  • Повышение качества электроснабжения

ТРИАТЛОН ESS обеспечивает улучшение технико-экономических показателей энергосистемы без реструктуризации электросетевого и электрогенерирующего комплексов. ТРИАТЛОН ESS обеспечивает возврат инвестиций на его внедрение.

Преобразование, накопление и распределение электроэнергии для автономных (изолированных) и сетевых энергосистем.

ТРИАТЛОН ESS

Преимущества предлагаемого решения ТРИАТЛОН ESS по сравнению с аналогичными решениями

Капиталовложения и расходы

Меньшее капиталовложение и эксплуатационные расходы по сравнению с традиционными путями увеличения эффективности, качества и надежности электроснабжения

Меньше времени на ввод в эксплуатацию

по сравнению с традиционными путями увеличения эффективности, качества и надежности электроснабжения

Унифицированное решение с высоким опытом применения на объектах

ТРИАТЛОН ESS является комплектным изделием в полной заводской готовности и поставляется в двух основных исполнениях: в блочно-модульном исполнении (для наружного размещения) или для монтажа внутри здания. Адаптивная система управления ТРИАТЛОН ESS позволяет в короткие сроки интегрировать накопитель энергии в энергосистему заказчика более 120 МВт суммарной мощности реализовано на данном типе преобразователей в России силами нашей компании. Именно это отработанное техническое решение было использовано для реализации ТРИАТЛОН ESS за счет обновления в основном системы управления и отдельных силовых элементов. Основная часть, определяющая надежность устройства, унаследована от устоявшейся технологии системы бесперебойного питания высокой мощности.

Возможность расширенной гарантии до 10 лет

Мы предлагаем возможность поставки решения ТРИАТЛОН ESS «под ключ» с гарантией 10 лет и сервисным договором с фиксированным тарифом.

Понимание полной стоимости владения – планирование расходов и прибыли

Комплексное решение ТРИАТЛОН ESS «под ключ» с расширенной гарантией или фиксированной стоимостью сервиса на срок до 10 лет (и более) позволяет точно оценить расходы на модернизацию энергетической инфраструктуры и прибыль, которую эта модернизация обеспечит.

Объекты для эффективного и окупаемого внедрения ТРИАТЛОН ESS

Электрические сети 6, 10, 35 кВ: альтернатива строительства новых линий (увеличения пропускной способности ЛЭП) и увеличения мощности подстанций, повышение категории электроснабжения (на следующий уровень или до первой особой категории)

Энергосистема крупного предприятия: снижение расходов на электроэнергию, повышение категории электроснабжения отдельных потребителей, улучшение качества электроснабжения

Объекты с собственной топливной генерацией или с генерацией на основе вторичных источников энергии(автономной или сетевой): снижение эксплуатационных расходов, расхода топлива, аварийности; повышение маневренности, срока службы, надежности (обеспечение вращающегося резерва)

Автономные (изолированные) энергосистемы поселений или промышленных предприятий: снижение расходов на топливо, эксплуатационных расходов, возможность интеграции установок на базе возобновляемых источников энергии (ВИЭ) – реализация гибридных электростанций (АГЭУ) с максимальным КИУМ установок ВИЭ. Удаленные поселения, ГОКи, нефтегазовые объекты и др.

Объекты с собственной топливной генерацией или с генерацией на основе вторичных источников энергии (автономной или сетевой): снижение эксплуатационных расходов, расхода топлива, аварийности; повышение маневренности, срока службы, надежности (обеспечение вращающегося резерва)

Активные энергетические комплексы (АЭК) – Microgrid.
Энергетические объекты и небольшие энергосистемы с современным и перспективным подходом к энергетике. АЭК обеспечивает гибкое регулируемое потребление энергии из сети (от внешних источников) за счет высокой степени автоматизации и обеспечения регулирования баланса мощности в собственной энергосистеме, в том числе и с наличием собственной генерации. Обеспечивается возможность полной автономной работы

Объекты транспортной инфраструктуры: морские порты и терминалы (ввиду наличия высоких пиковых мощностей и особых нагрузок в виде подвижного состава и кранов); железнодорожный и городской электротранспорт; зарядная инфраструктура для электромобилей, электротраков и электробусов (включая технологию Vechicle2Grid; Аэропорты (как ответственные энергокомплекс с наличием особых требований по электроснабжению).

Функции и применения предлагаемого решения

Сглаживание пиковых значений - график

Срезание пиков потребляемой мощности за счет запасенной энергии (Peak Shaving).

  • Для генерирующего оборудования: снижаются эксплуатационные расходы и расходы на топливо
  • Оптимизация затрат на электроэнергию: нет необходимости увеличивать мощность подключения к электросети при росте нагрузок и потребляемая мощность никогда не превысит установленные лимиты
Выравнивание нагрузки - график

Выравнивание временного графика нагрузки

  • Обеспечение стабилизации во времени графика потребления мощности в заданном диапазоне. Тем самым обеспечивается оптимальный для энергосистемы режим работы.
  • Повышение надежности электроснабжение и снижение издержек
Обеспечение оптимальной загрузки генератора - график
  • Обеспечение для генерирующих установок оптимального графика загрузки с целью снижения удельного расхода топлива, увеличения межсервисных интервалов, снижения эксплуатационных расходов и продления срока службы генерирующего оборудования: газопоршневых установок (ГПУ), дизель-генераторных установок (ДГУ) и другого генерирующего оборудования
График нагрузки и потребления мощности

Управление спросом электроэнергии и быстродействующий сброс мощности

ТРИАТЛОН ESS с быстродействием порядка 100 мкс обеспечивает снижение, ограничение и регулирование мощности потребления объекта с точностью до десятков ватт.

Снижение потребляемой мощности обеспечивается за счет подкачки мощности из накопителя энергии (в основном - аккумуляторная батарея литий-ионная или свинцово-кислотная)

Обеспечение вращающегося резерва и повышения маневренности для генераторных установок: дизель-генераторных установок (ДГУ), крупных дизель-электрических станций (ДЭС), газопрошневых установок (ГПУ), газотурбинных установок (ГПУ), паротурбинных установок (ПТУ).

ТРИАТЛОН ESS в общем случае подключается параллельно генераторам и обеспечивает вращающийся резерв с загрузкой от 0 до 100% мощности в течение микросекунд.

ТРИАТЛОН ESS находится в постоянном синхронизме с генераторами и дополнительно обеспечивает повышение маневренности: ТРИАТЛОН ESS принимает наброс/сброс мощности на себя, т.к. обладает значительно быстрым быстродействием поддержания частоты и напряжения чем любая вращающаяся генераторная установка. В режиме медленноменяющейся нагрузки не требуется участие ТРИАТЛОН ESS – его мощность равна нулю, если нет необходимости подзаряжать АКБ или обеспечивать догрузку генераторов.

Укрепление емкости - график

Повышение доли возобновляемых источников (ВИЭ) и максимальная экономия топлива ДГУ/ГПУ/ГТУ за счет ВИЭ: солнечные фотоэлектрические установки (СФЭУ) и ветроэнергетические установки (ВЭУ).

Система обеспечивает стабилизацию выдачи мощности от электростанций на базе ВИЭ: солнечные электростанции и ветровые электростанции.

Укрепление емкости - график

Обеспечивается возможность работы СЭС и ВЭС в автономном режиме (off-grid, без сети – «островной режим») с полным отключением топливных генерирующих установок в часы пиковой генерации от ВИЭ.

Обеспечивается возможность работы установок на базе ВИЭ в сетевом и автономном режиме с максимальным коэффициентом использования установленной мощности – обеспечение максимального КИУМ.

Экономия топлива - график

Максимальная экономия топлива ДГУ/ГПУ/ГТУ за счет ВИЭ обеспечение работы автономной энергоустановки на базе возобновляемых источников энергии (ветроэнергетических установок и солнечных фотоэлектрических установок) без использования топливных генераторных установок (ДГУ, ГТУ, ГПУ) или с минимальным их использованием (с максимальной экономией топлива

Сдвиг энергии во времени накопление энергии в период суток с низким тарифом и отдача энергии в период суток с дорогим тарифом

  • Стабилизация параметров электросети
  • Стабилизация напряжения, cosPhi для сетевого электроснабжения
  • Стабилизация напряжения, cosPhi и частоты для случаев автономной системы электроснабжения от собственной генерации

Обеспечивает бесперебойное питание ответственных линий, гарантируя дополнительный источник мощности

Обеспечение работоспособности нестандартных генерирующих установок и повышение их эффективности. Стабилизация и обеспечения оптимального режима работы генерирующих установок на вторичных источниках энергии (технологическое давление, технологический пар, тепло и др.), нестандартных генерирующих установок (двигатели Стирлинга, детандерные генерирующие установки и другие), в том числе и с высокой долей энергии от таких источников и для работающих в автономном режиме

Принцип действия и примеры схем подключения

Данный комплекс основывается на трех основных технологиях:

  • статические силовые преобразователи тока (современная силовая преобразовательная техника и электроника);
  • аккумуляторный электрохимический накопитель энергии (в основном используются литий-ионные аккумуляторные батареи) в сочетании с электрическими накопителями энергии (в основном – суперконденсаторы);
  • современные автоматизированные системы управления для энергетики с постоянно развивающимся уровнем программного обеспечения (включая, технологии предиктивной диагностики, BigData и др.)

Примеры схем подключения

Синхронизация двух секций с различными параметрами

Синхронизация двух секций с различными параметрами, режимами работы и генераторными установками

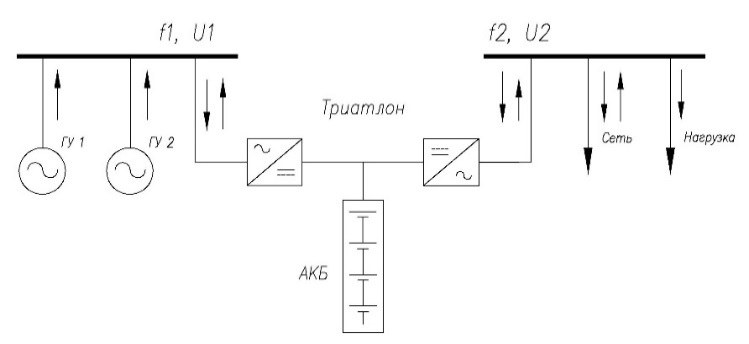

Синхронизация генераторной секции и секции нагрузки

Синхронизация генераторной секции и секции нагрузки

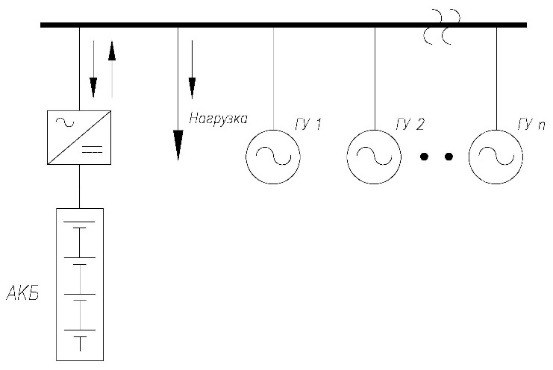

Параллельная работа системы ESS и нескольких генераторных установок

Параллельная работа системы ESS и нескольких генераторных установок

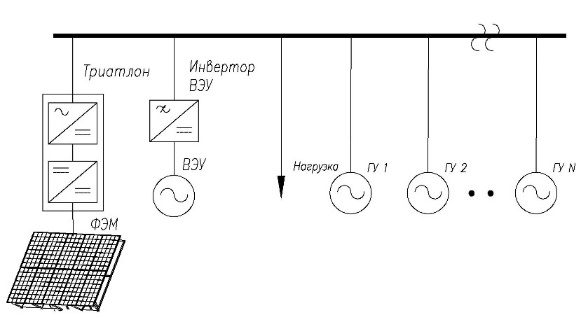

ТРИАТЛОН ESS в качестве солнечного инвертора

Использование ТРИАТЛОН ESS в качестве солнечного инвертора без массива АКБ, с параллельной работой ветрогенераторной установки и нескольких генераторных установок

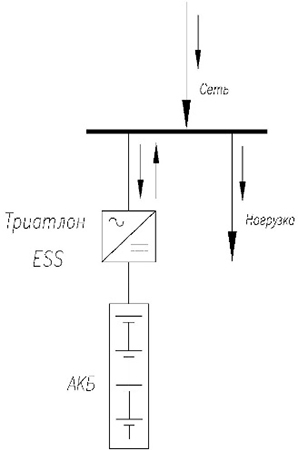

ESS в качестве резервного источника питания

В момент времени, когда нет необходимости в преобразовании и отдаче электроэнергии потребителям, система преобразования осуществляет заряд накопителей и поддержание уровня заряда на заданном уровне. В случае нарушения питания, происходит преобразование и отдача электроэнергии от накопителей. При этом, работая в качестве резервного источника питания, ESS самостоятельно поддерживает уровень напряжения и частоту. При нормализации параметров ESS синхронизирует микросеть с внешней сетью и производит подключения потребителя к ней.

Преимущества работы с нашей компанией

Производственные площадки в России (Москве, МО), Турции, Китае

Использование проверенных комплектующих и компонентов

Департаменты проектирования и разработки (R&D)

Основа компании - высококвалифицированные инженеры

Техническая и сервисная поддержка 24/7 по всей РФ

Широкая региональная партнерская сеть по РФ и СНГ

Соответствие российским и международным стандартам

Более 300 МВт поставленного инверторного оборудования в РФ общей мощностью более 450 МВт-ч

Сферы применения

Распределение и передача электроэнергии (сетевые компании)

Автономная генерация (включая нестандартные установки)

Генерация
электроэнергии (топливная)

Электроснабжение промышленных предприятий

Нефтегазовая сфера

Возобновляемая и другая альтернативная энергетика

Нашей компании уже доверили надежность и эффективность электроснабжения многие компании

Транснефть Лукойл Ростелеком КриоГАЗ Северсталь МЕЧЕЛ АЛРОСА Федеральная налоговая служба Российский инвестиционный форум Сочи 18 FIFA WORLD CUP Russia 2018 Министерство спорта Росиийской федерации AKHMAT ARENA НОРНИКЕЛЬ Правительство Московской области ФорБанк Международный арктический форум АРКТИКА Олимпийский стадион ФИШТ ВТБ Кольский научный центр Курчатовский институт
